Els ascensors inclinats del carrer
Telègraf, al barri del Guinardó de Barcelona, es van posar en
servei el febrer de 2011 i constitueixen la tercera instal·lació
de transport d'aquest tipus instal·lada a la capital catalana.
La instal·lació està formada per dos trams d'ascensors inclinats
que salven 45 metres de desnivell al carrer Telègraf; el primer
tram es situa entre els carrer Sèrbia i Brussel·les, mentre que
el segon tram s'ubica entre els carrers Brusel·les i Doctor
Cadevall. Els ascensors inclinats es complementen, pel costat
vall, amb una escala mecància de pujada entre l'avinguda Mare de
Déu de Montserrat i el carrer Sèrbia. El conjunt d'aquests
accessos mecànics permet facilitar l'accés al Parc dels Tres
Turons. A més de les instal·lacions també es va reurbanitzar tot
el carrer, construint noves escales en paral·lel. Els ascensors tenen, cadascun, dues parades intermèdies
per tal de facilitar l’accés als domicilis dels veïns que viuen
en aquests trams, i les cabines tenen una capacitat de fins a 20
persones. L'horari dels ascensors és de 7 a 23 hores i no és
permet l'accés a gossos, bicicletes i ciclomotors. |
|
CARACTERÍSTIQUES TÈCNIQUES* |
|
Any inauguració |
2011 |
 |
|
Constructor |
Maspero Elevatori |
|
Trams |
Tram 1: Sèrbia-Brusel·les | Tram 2: Brussel·les-Dr.Cadevall |
|
Cabines |
1 per tram, amb una capacitat de 20 persones dempeus cadascuna |
|
Comandaments |
Usuaris |
|
Obertura portes |
Automàtica |
|
Cables tractors |
6 |
| Tram 1 |
Longitud |
45 m |
| Altitud estació inferior |
115 m |
| Altitud estació superior |
134 m |
| Desnivell |
19 m |
| Angle inclinació |
23º |
| Parades |
2 extrems + 2 intermèdies |
| Tram 2 |
Longitud |
49 m |
| Altitud estació inferior |
134 m |
| Altitud estació superior |
159 m |
| Desnivell |
25 m |
| Angle inclinació |
24º |
|
Parades |
2 extrems + 2 intermèdies |
| * dades tècniques de longitud, altitud,
desnivell i angle d'inclinació aproximades, elaborades a partir
de dades de cartografia ICC |
 |
 |
 |
FOTOS |
| Bernat Borràs - prohibida la
reproducció de les fotos sense el permís de l'autor |
 |
 |
 |
 |
|

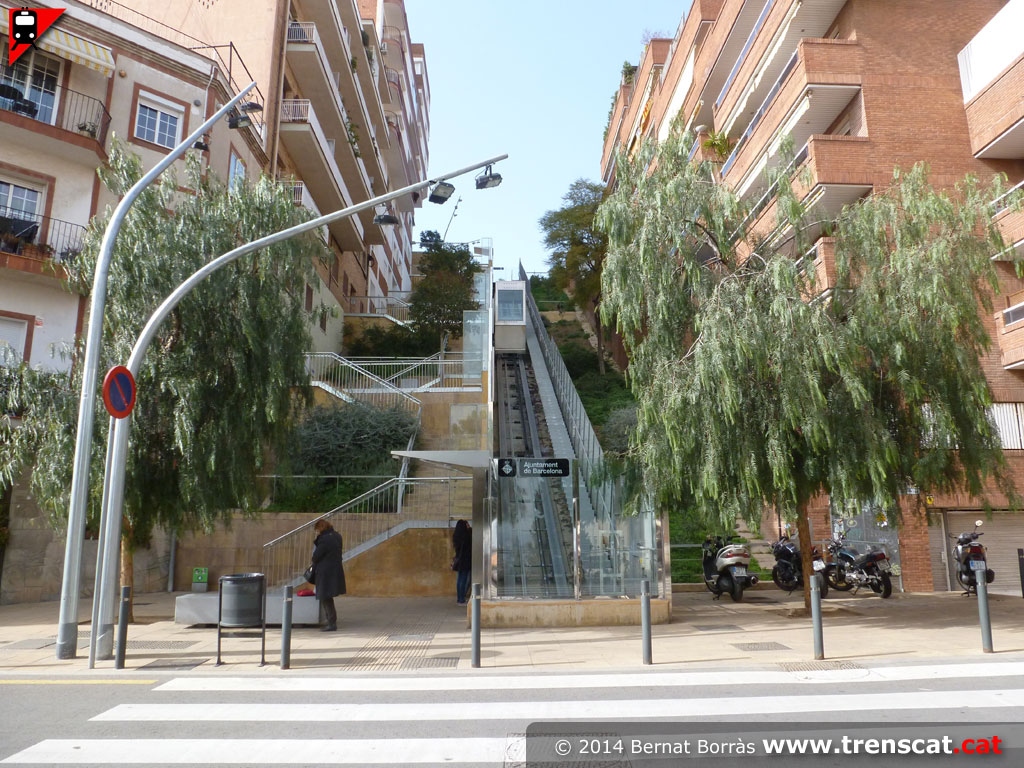

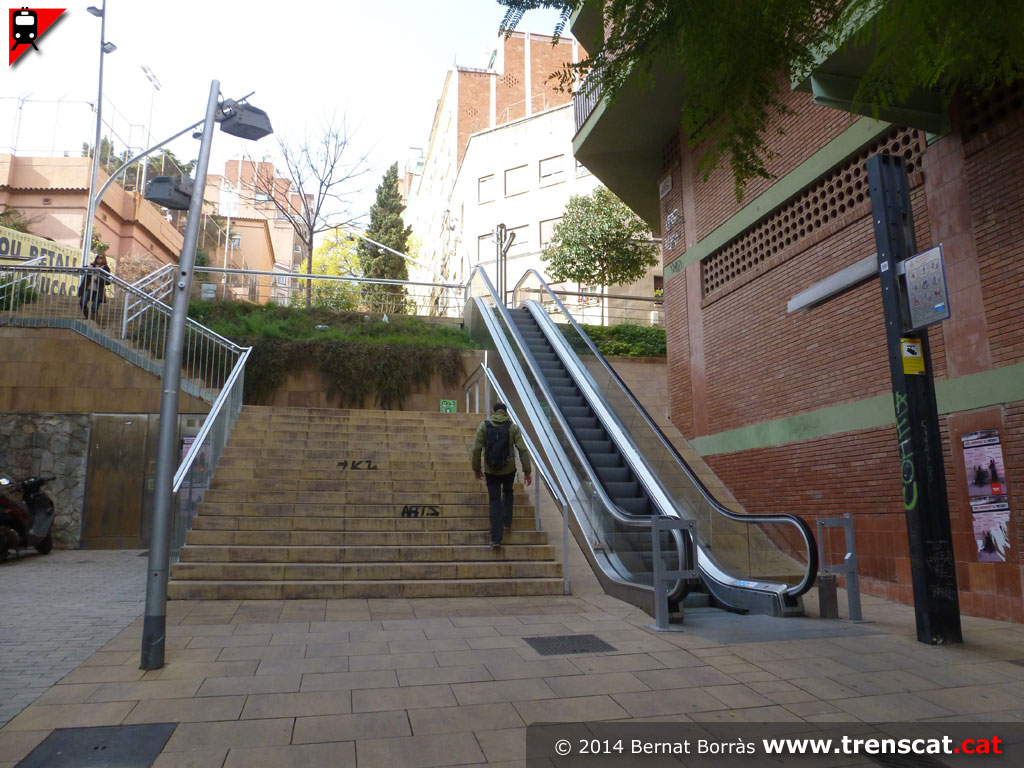

El primer tram del carrer Telègraf, entre M.D. de
Montserrat i Sèrbia disposa d'escales mecàniques (febrer
2014) |

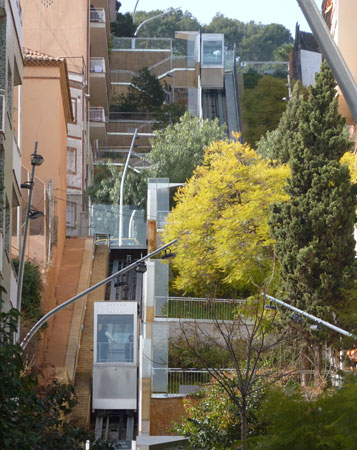

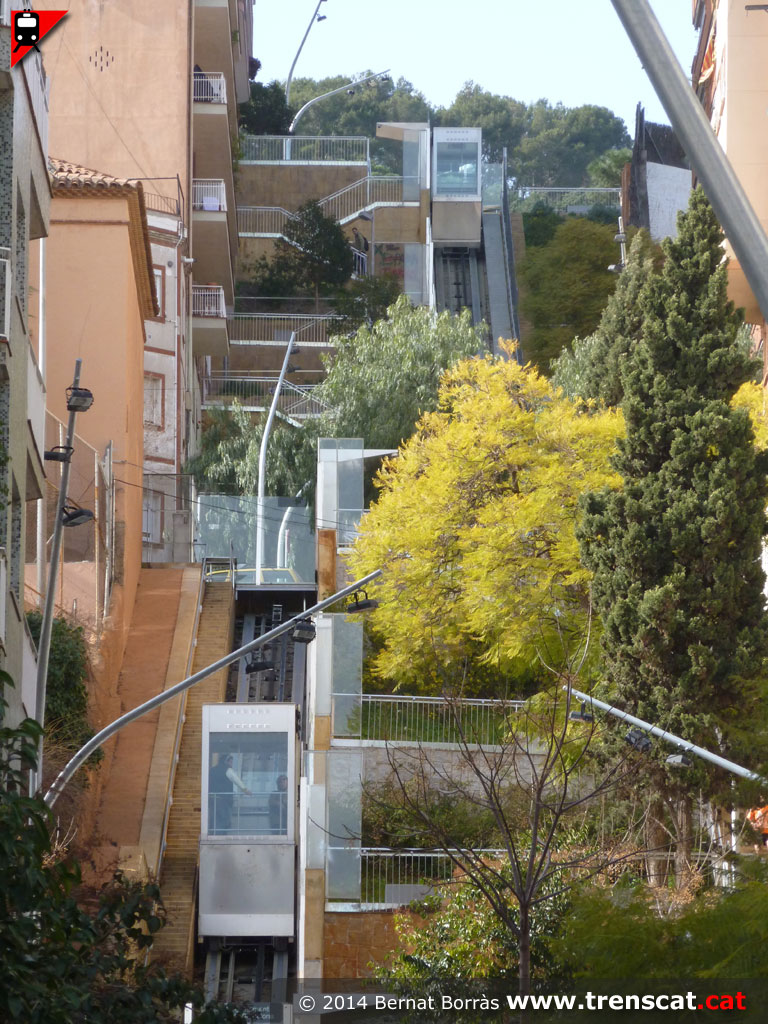

Vista general dels dos ascensors inclinats del Guinardó
(febrer 2014) |
Vista general del primer tram d'ascensor inclinat del
carrer Telègraf (febrer 2014) |

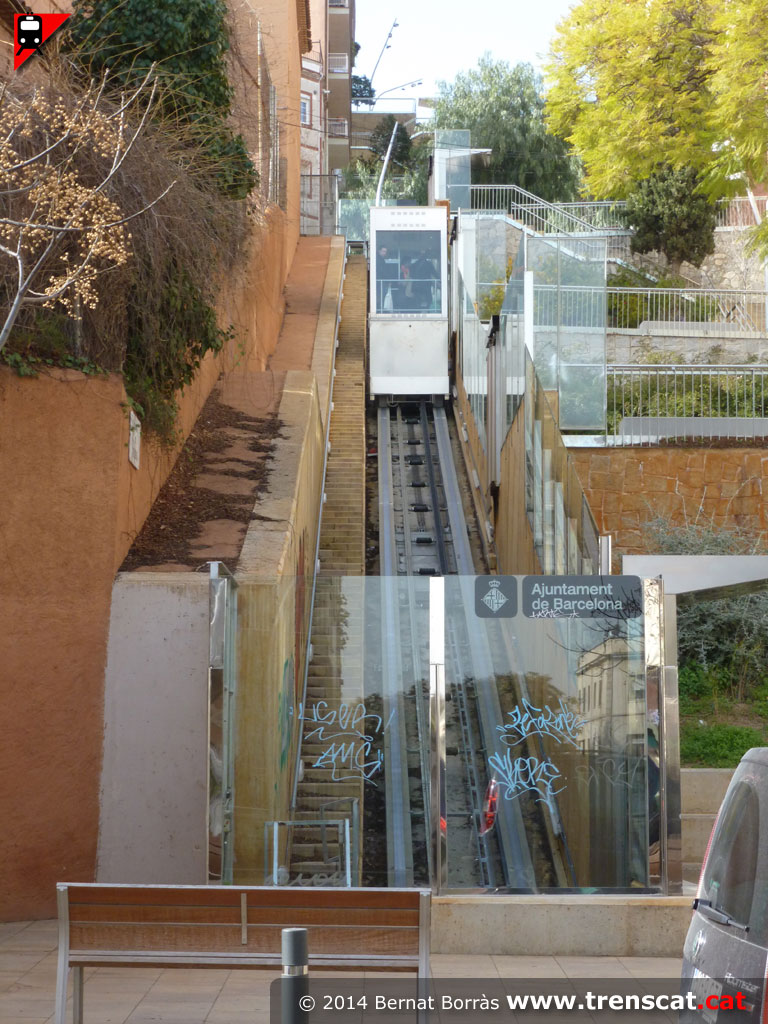

Vista general del primer ascensor inclinat (febrer 2014) |
 |
 |
 |
 |
|

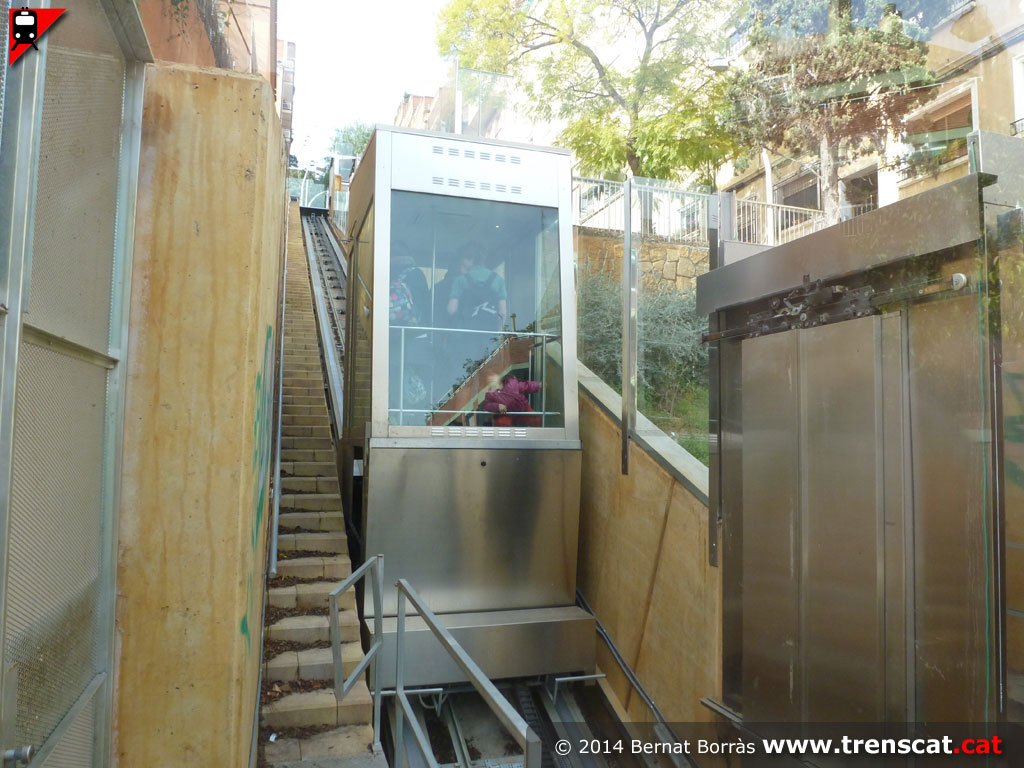

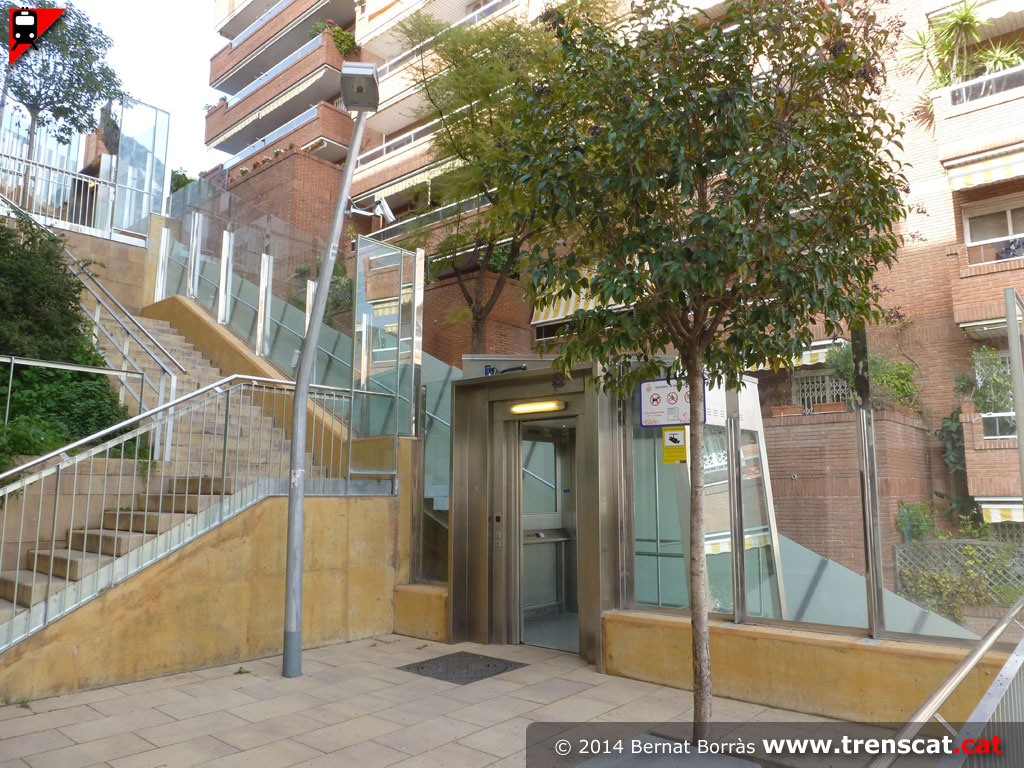

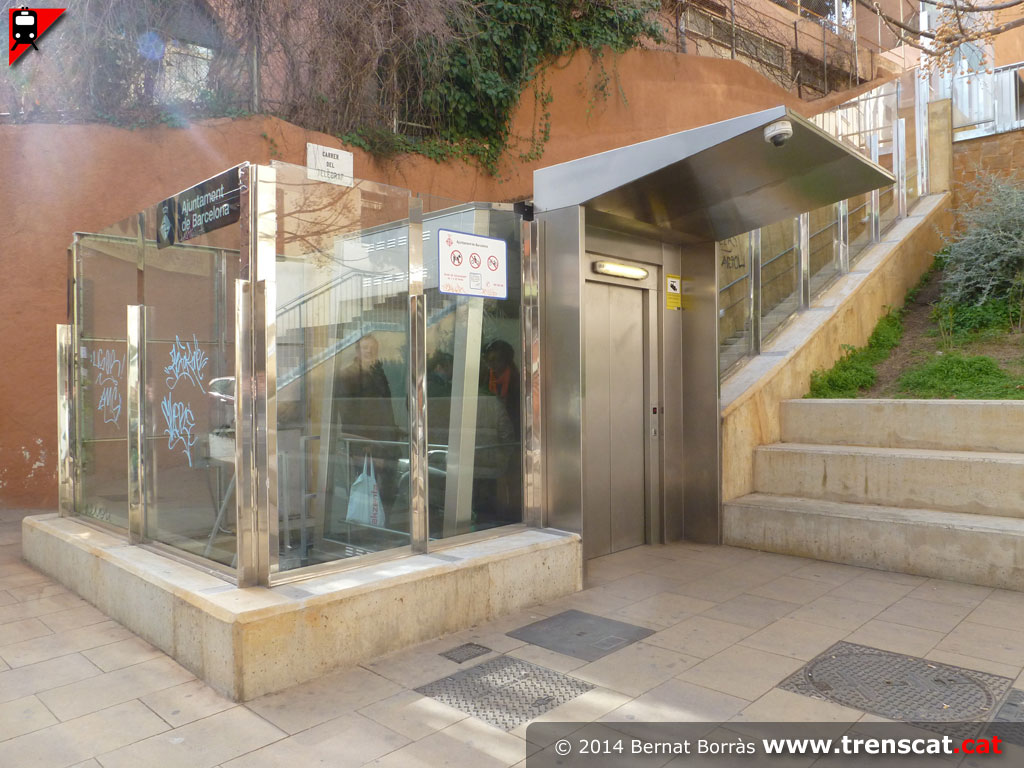

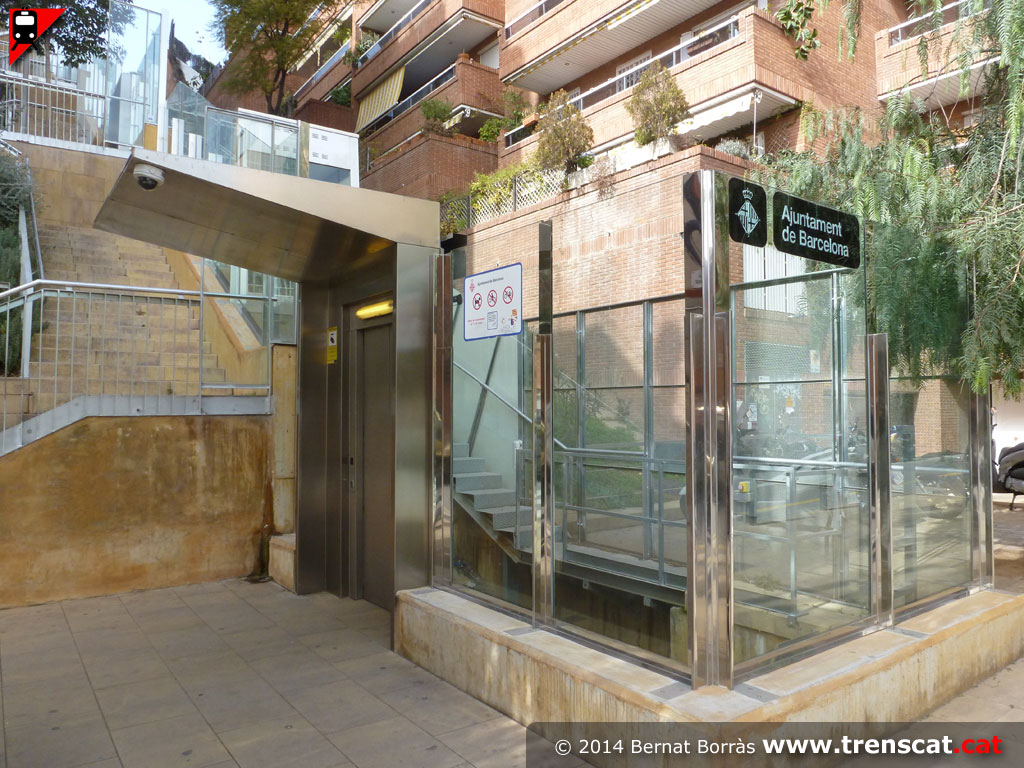

Parada inferior (febrer 2014) |

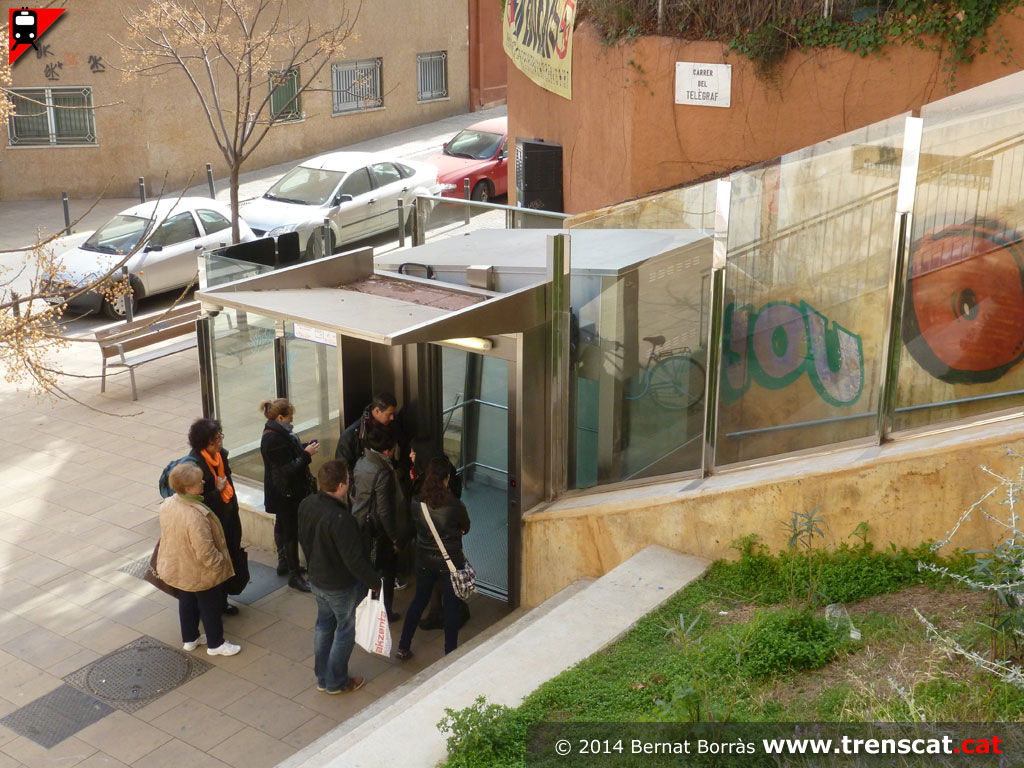

Usuaris entrant i sortint de l'ascensor inclinat (febrer
2014) |

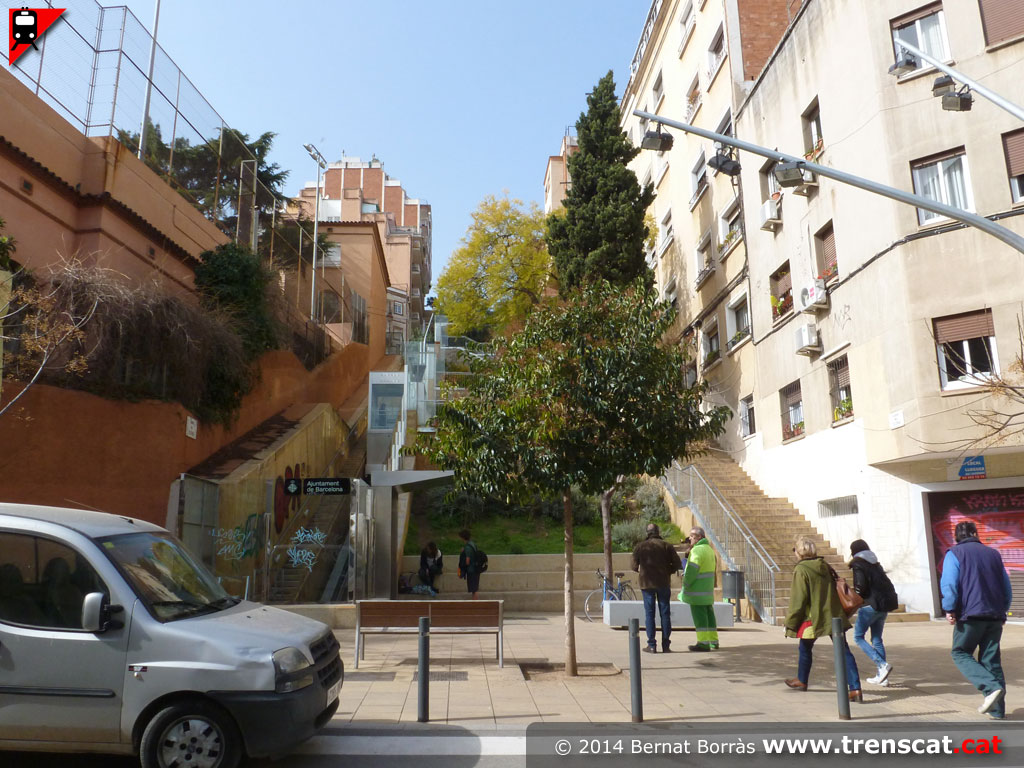

Sortint de la parada del carrer Sèrbia (febrer 2014) |

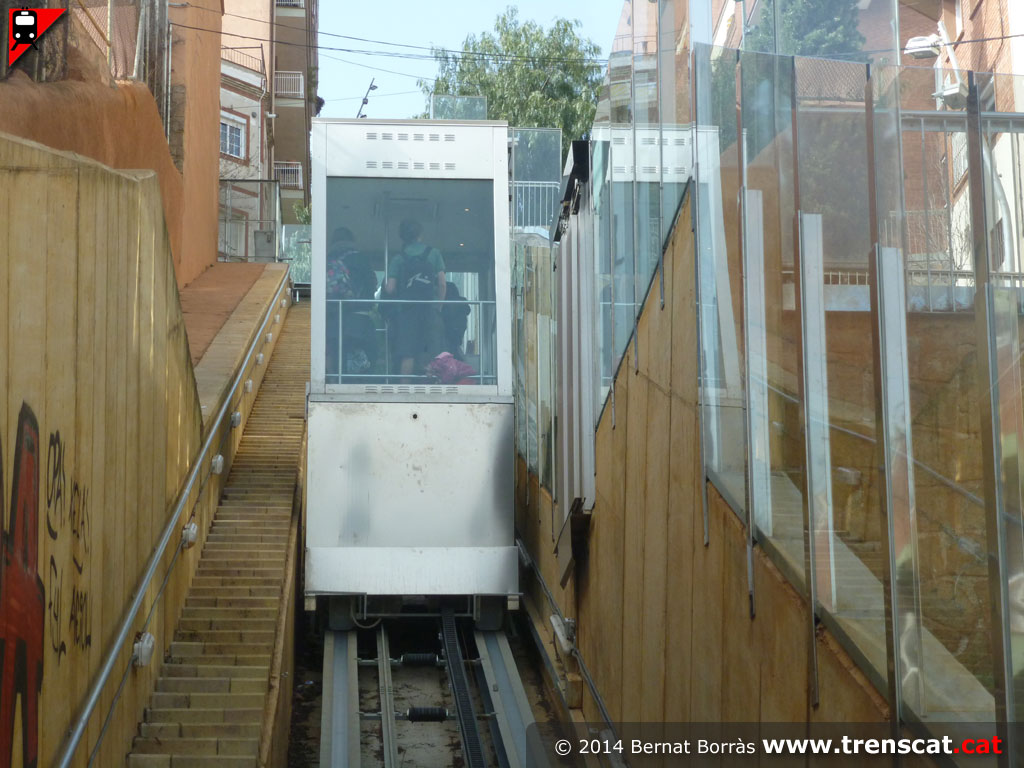

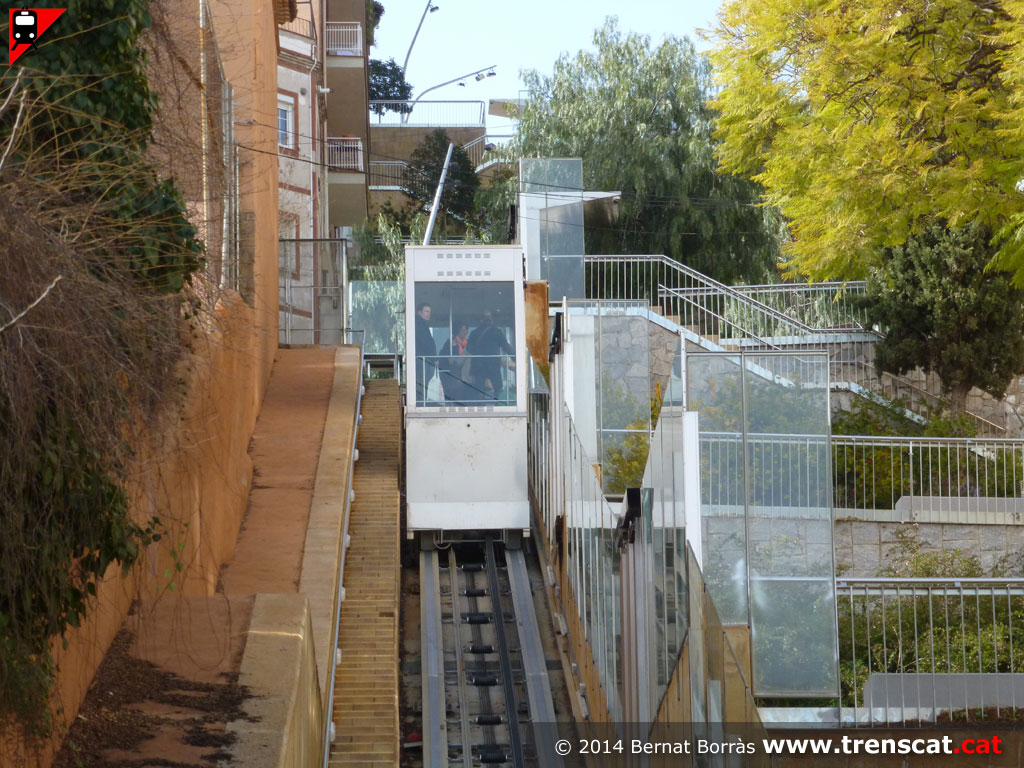

Vista de l'ascensor (febrer 2014) |
 |
 |
 |
 |
|

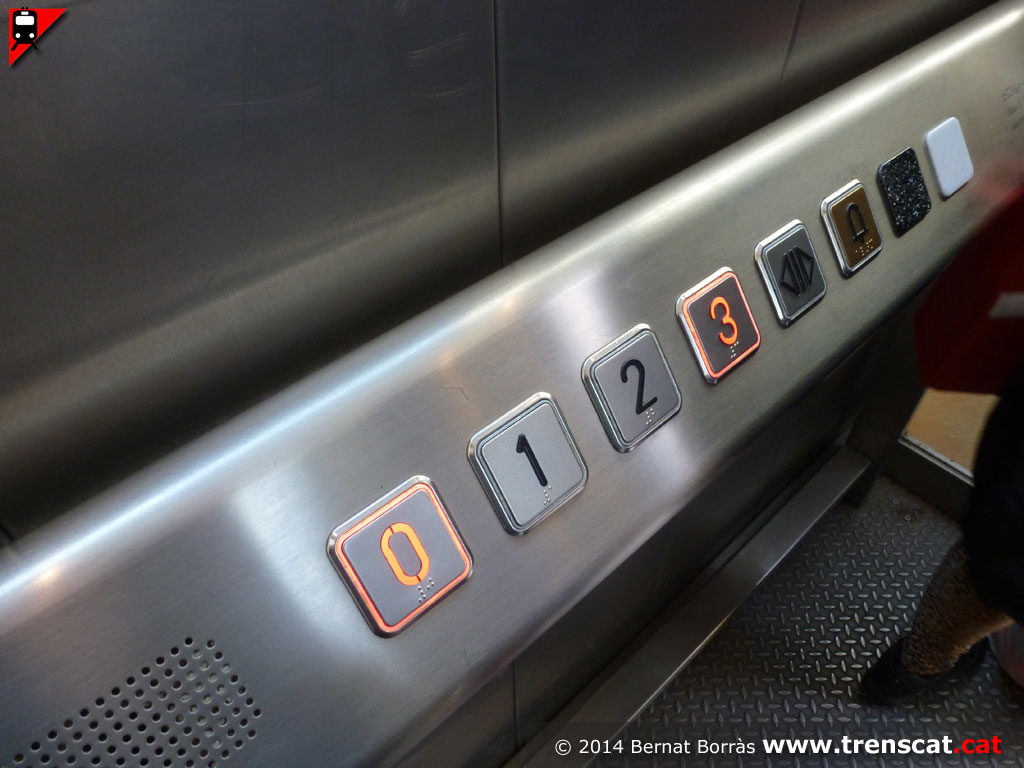

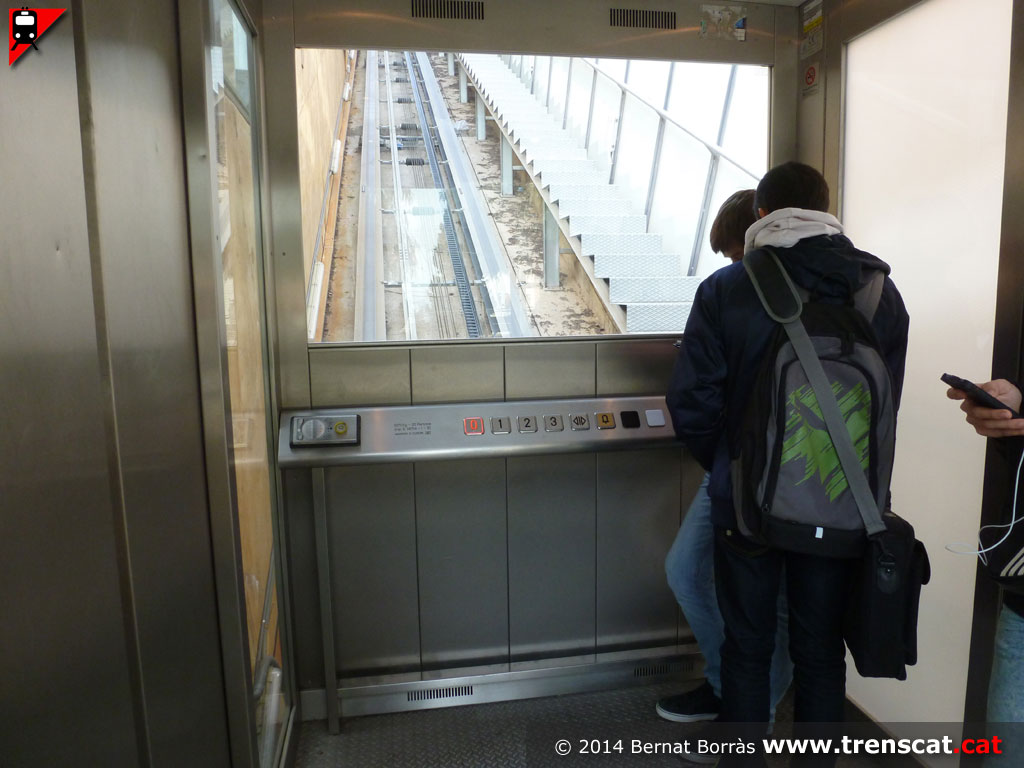

Detall dels comandaments de l'ascensor, molt semblants a
un de convencional (febrer 2014) |
Primera parada intermèdia (febrer 2014) |
Una altra vista de la primera parada intermèdia de
l'ascensor (febrer 2014) |
L'ascensor inclinat es situa al costat esquerre del
carrer Telègraf (febrer 2014) |
 |
 |
 |
 |
|

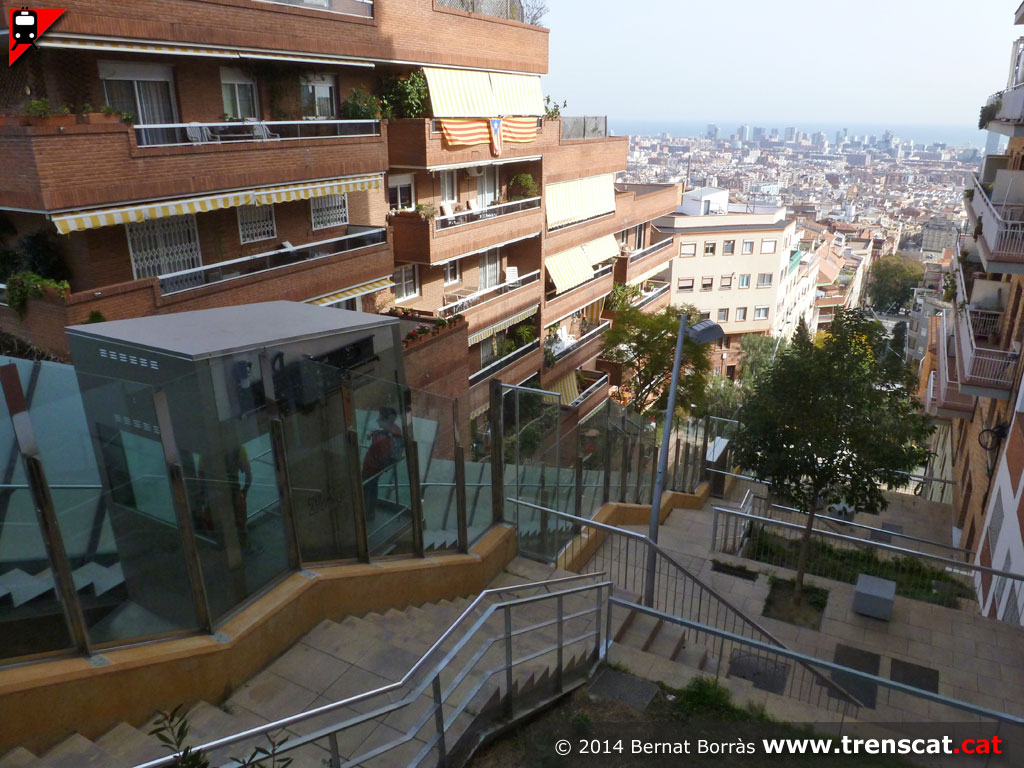

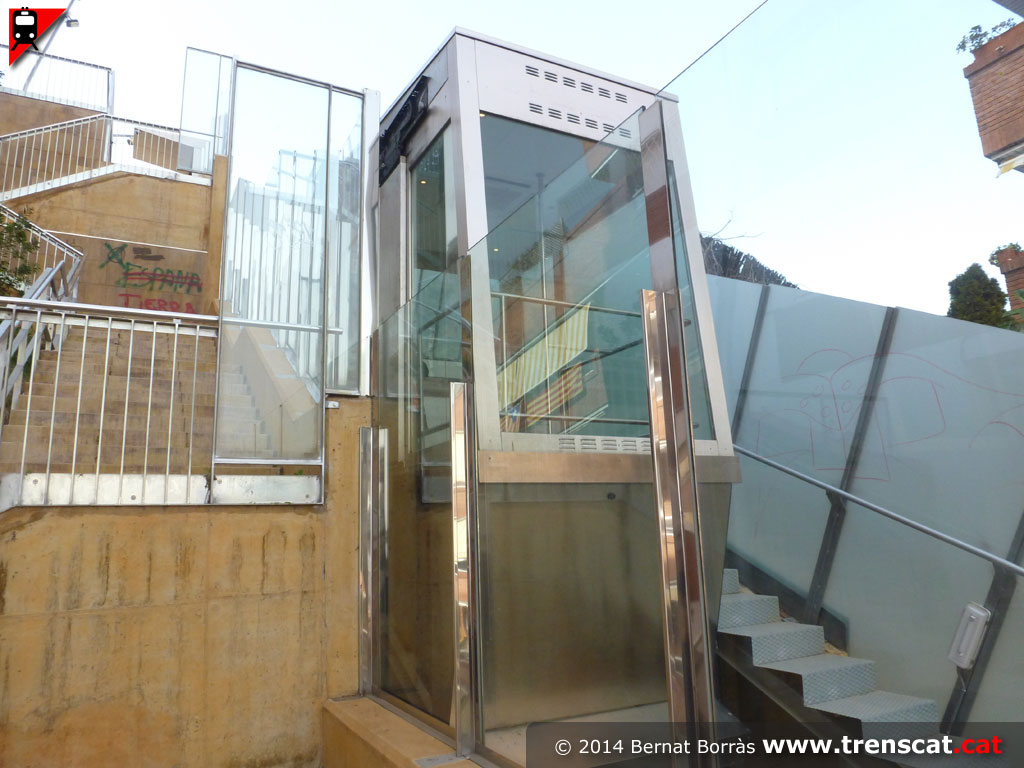

Vista general del replà on es situa la segona parada
intermèdia del recorregut (febrer 2014) |

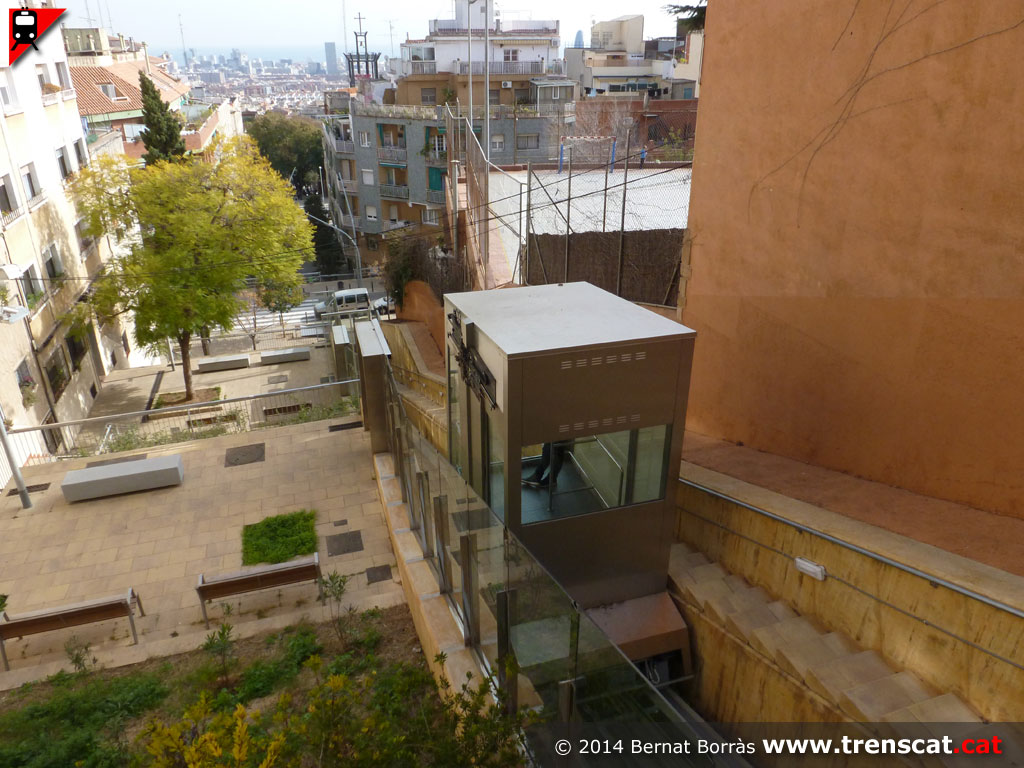

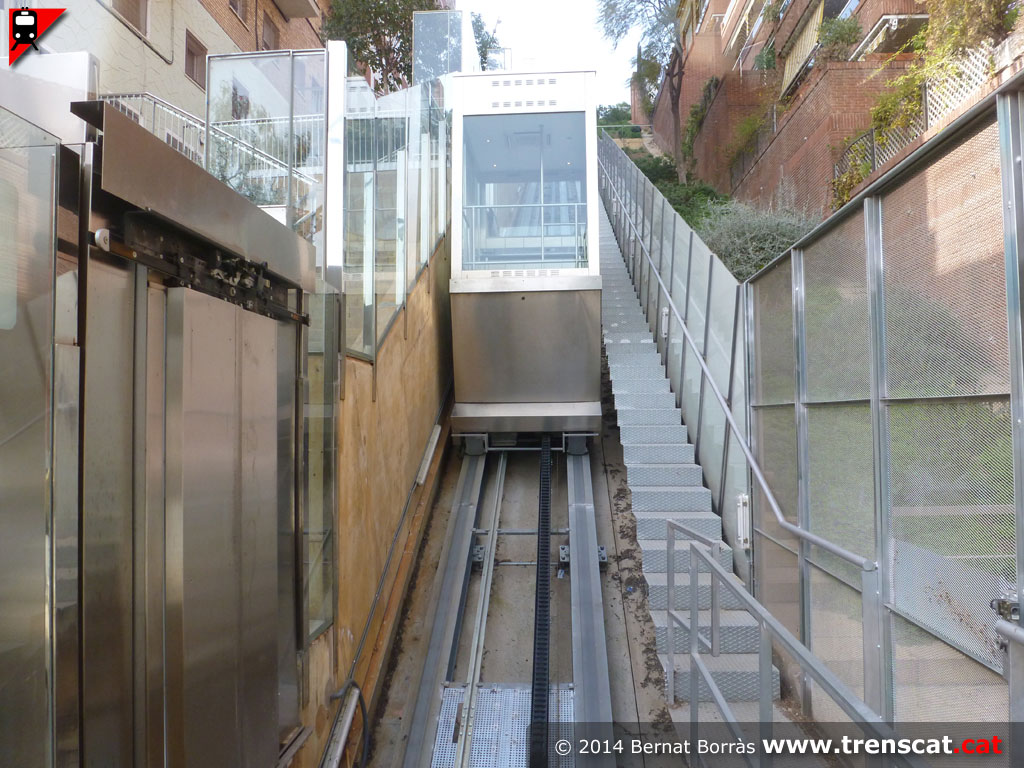

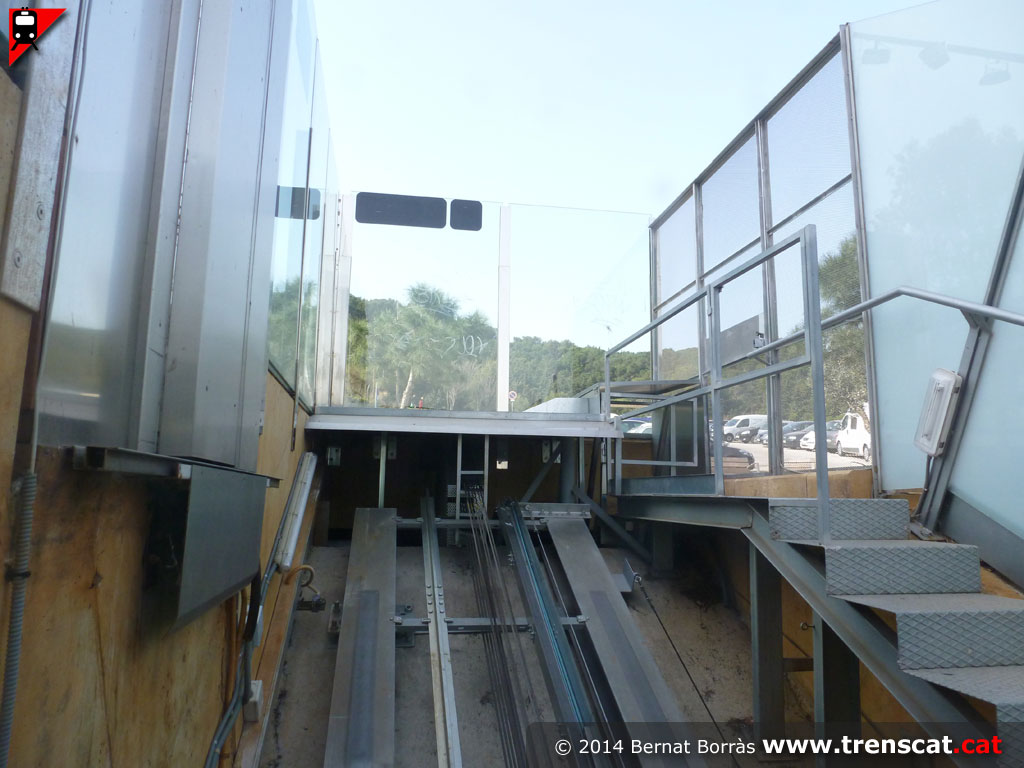

La cabina a la part superior del recorregut (febrer
2014) |

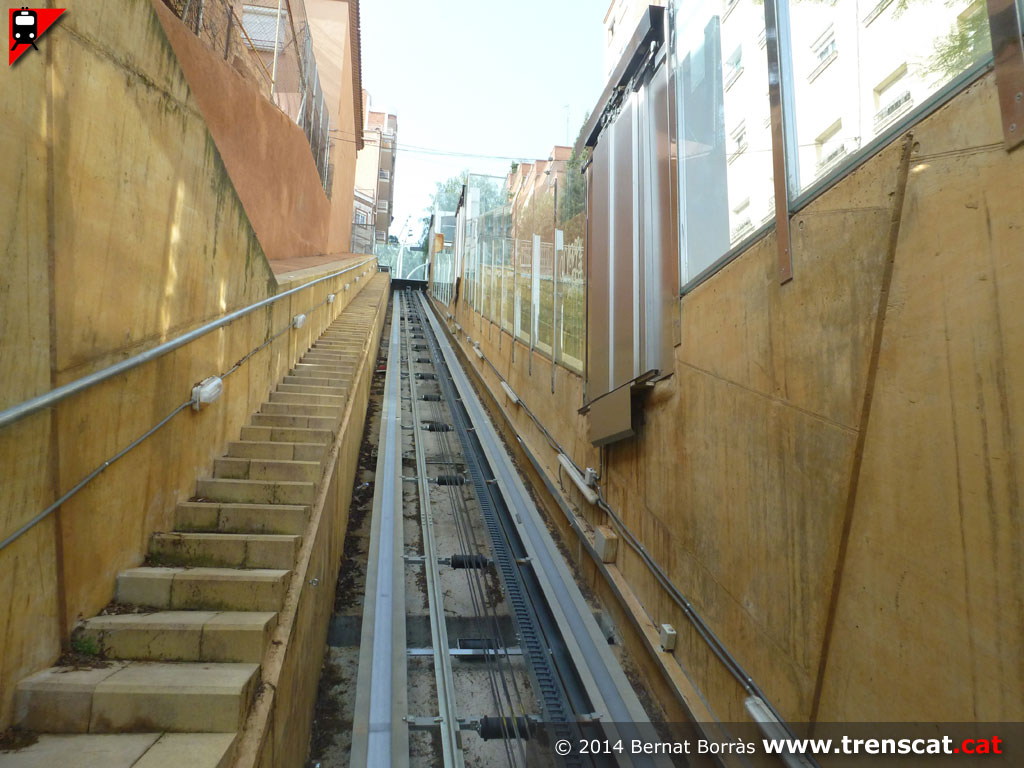

El recorregut es troba protegit en la seva totalitat per
mampares de vidre transparent (febrer 2014) |

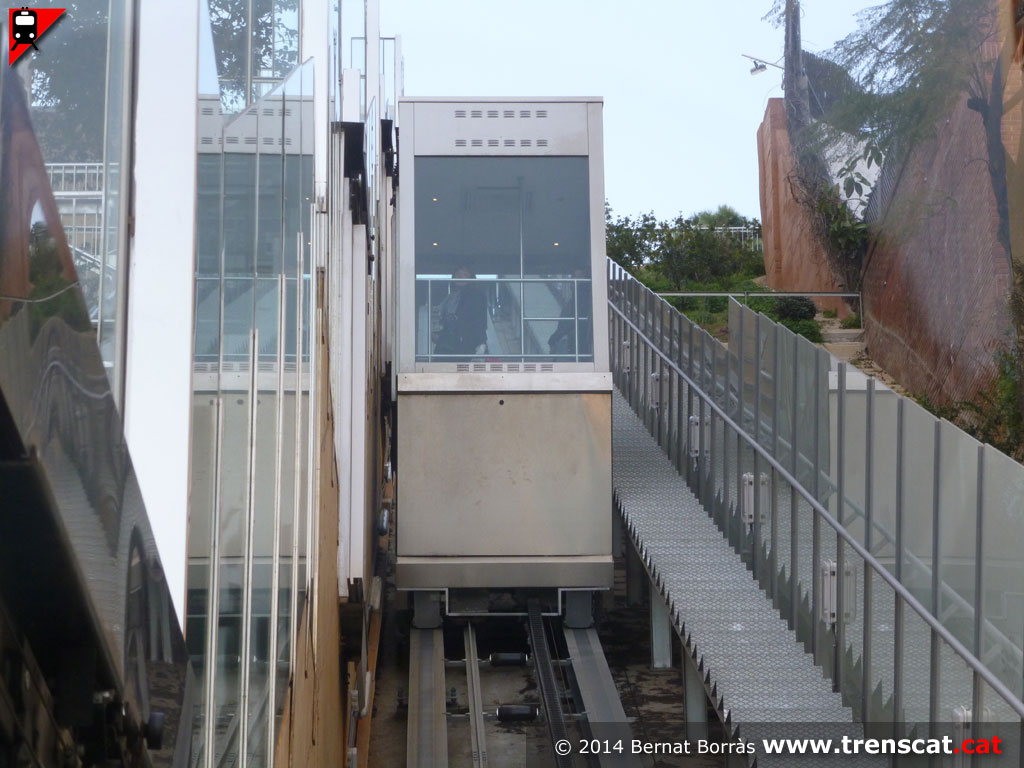

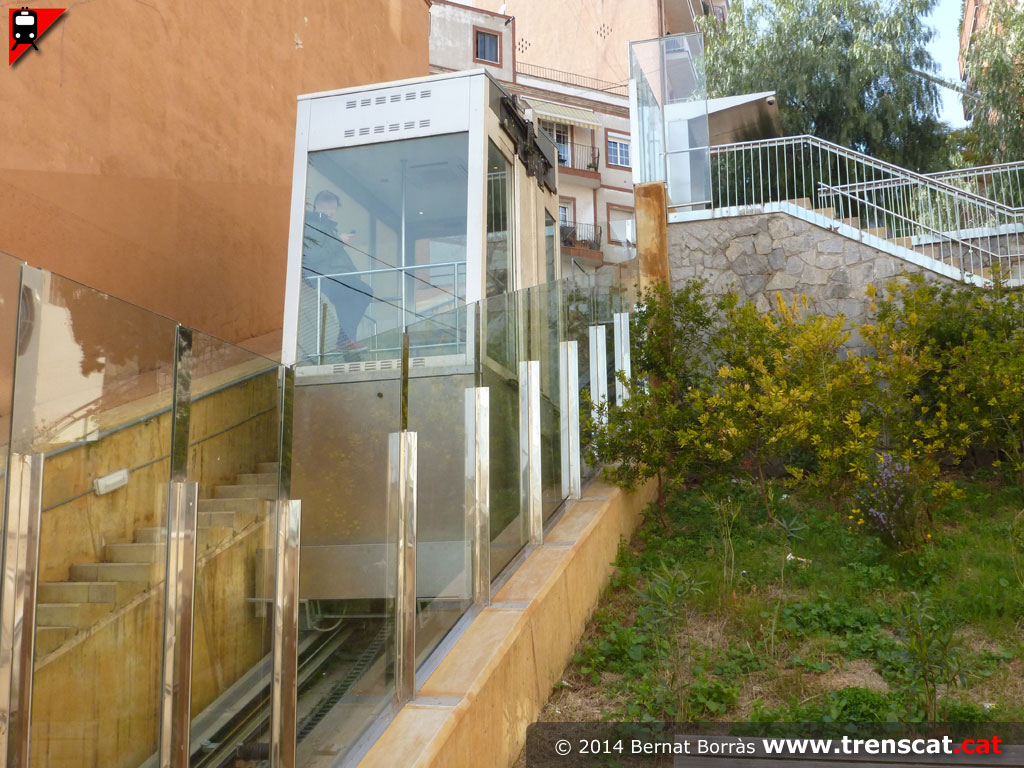

Vista de la cabina pel costat muntanya (febrer 2014) |
 |
 |
 |
 |
|

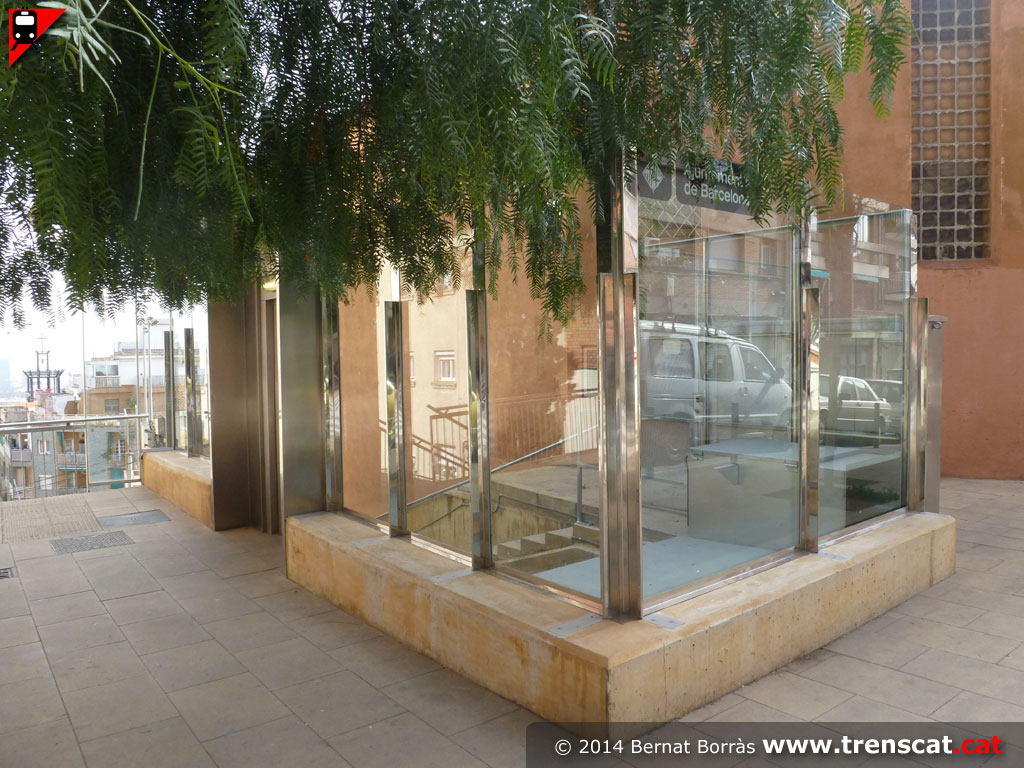

Estació superior del primer tram de l'ascensor inclinat,
al carrer Brusel·les (febrer 2014) |

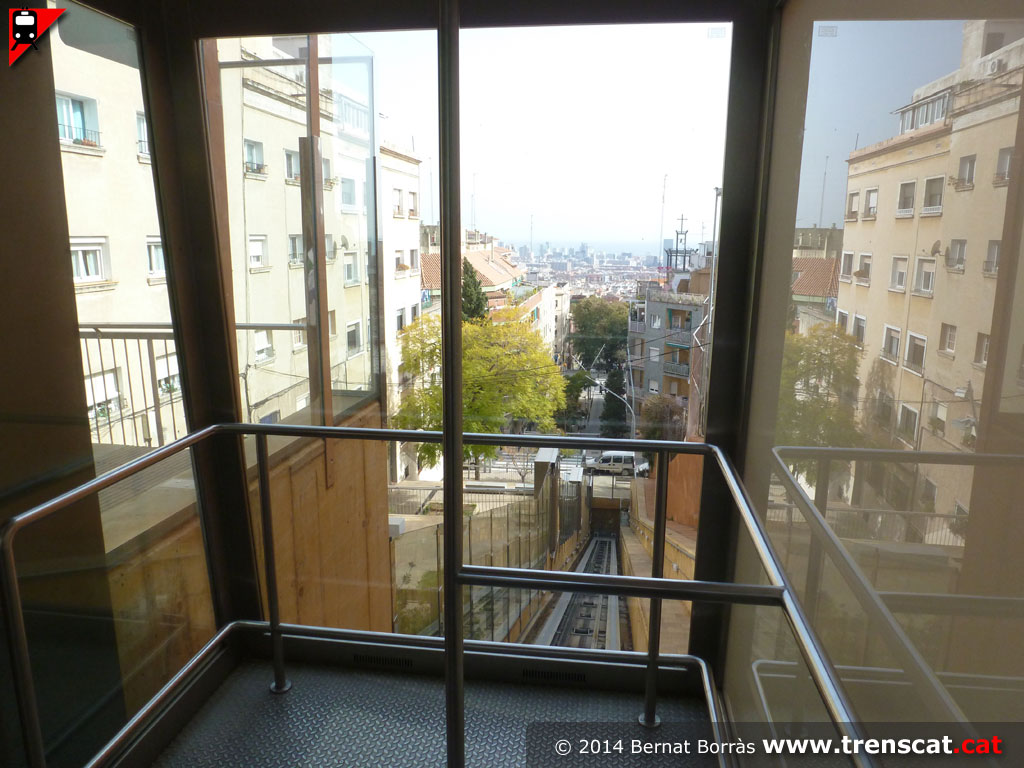

Vista des de l'interior de l'àmplia cabina de l'ascensor
(febrer 2014) |

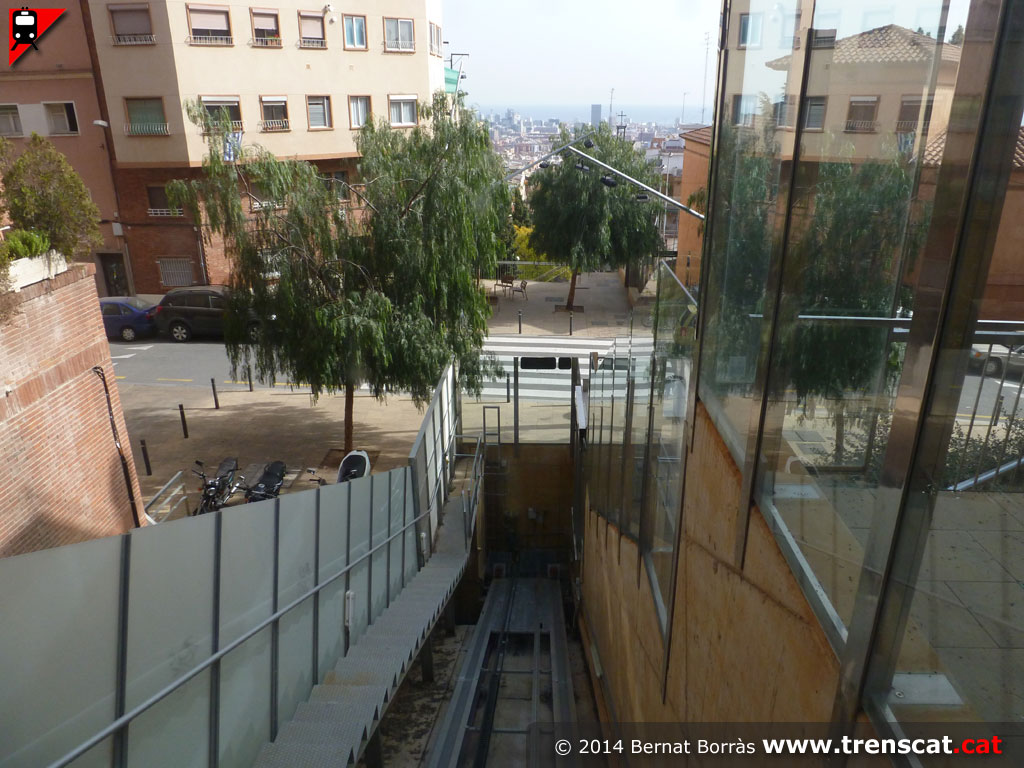

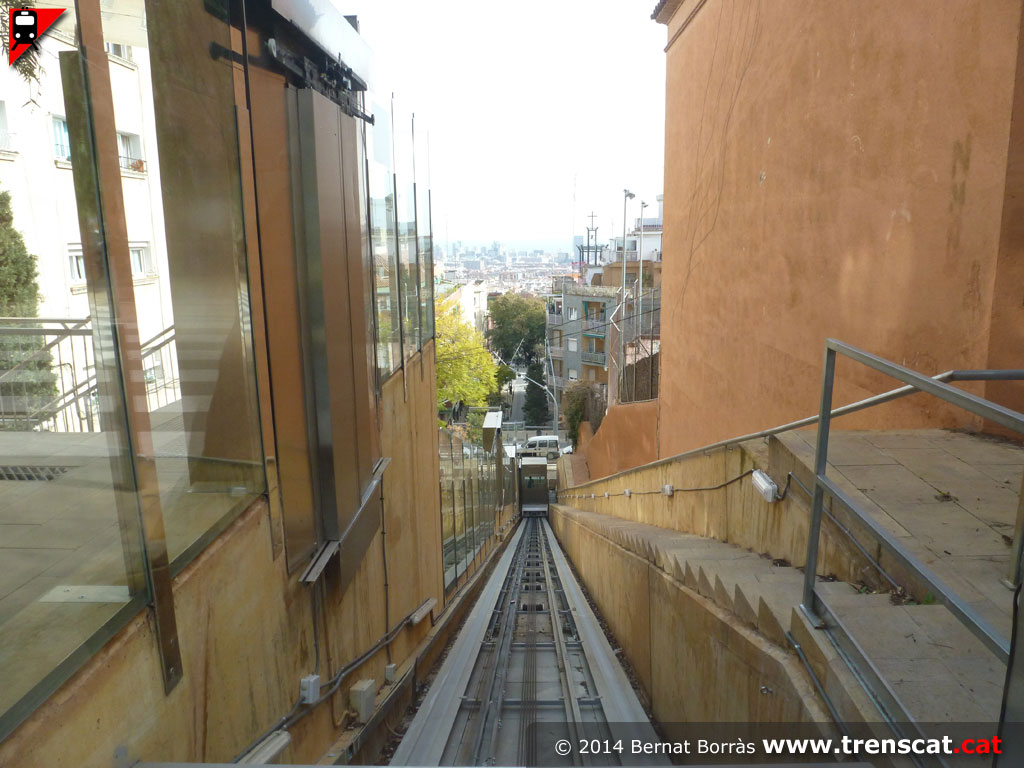

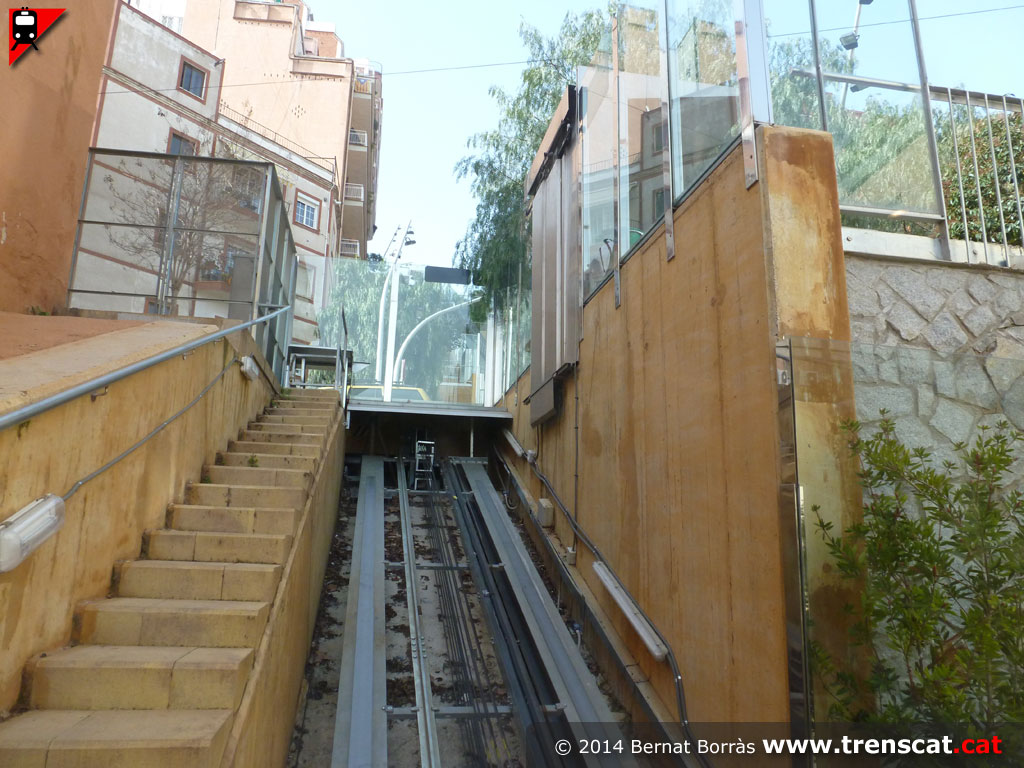

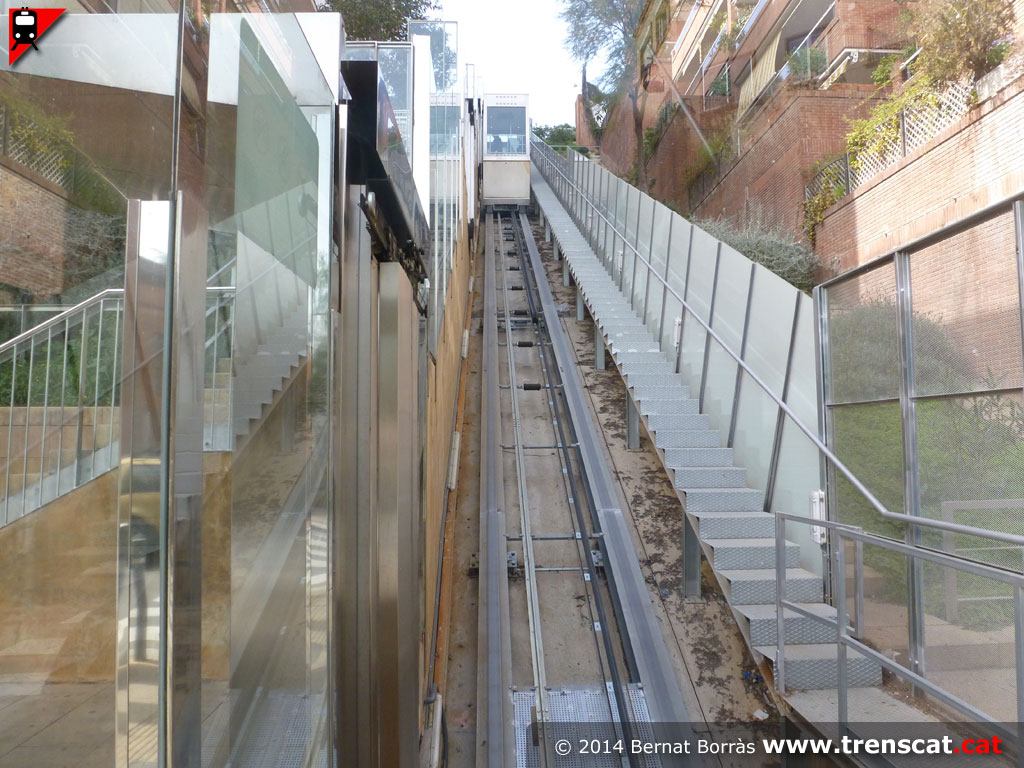

Vista general del recorregut del primer ascensor
inclinat del Guinardó (febrer 2014) |
Estació superior del primer tram de l'ascensor, al
carrer Brussel·les (febrer 2014) |
 |
 |
 |
 |
|

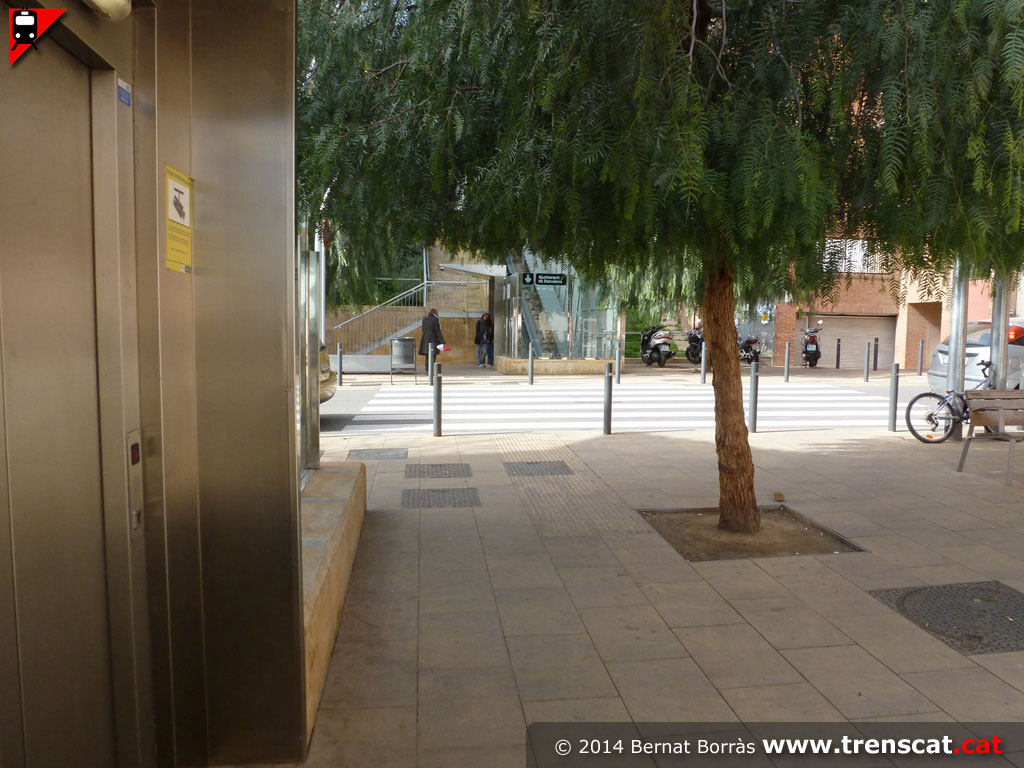

Per seguir el recorregut només cal creuar el carrer
Brusel·les (febrer 2014) |

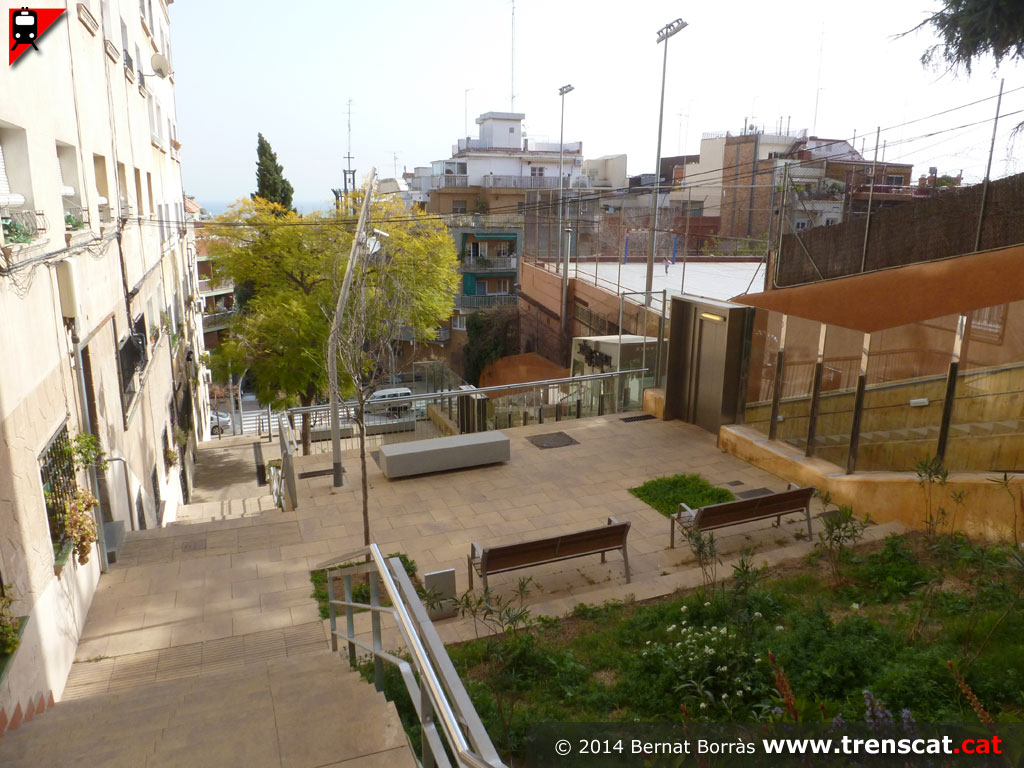

Vista general de la secció superior dels ascensors
inclinats del Guinardó (febrer 2014) |

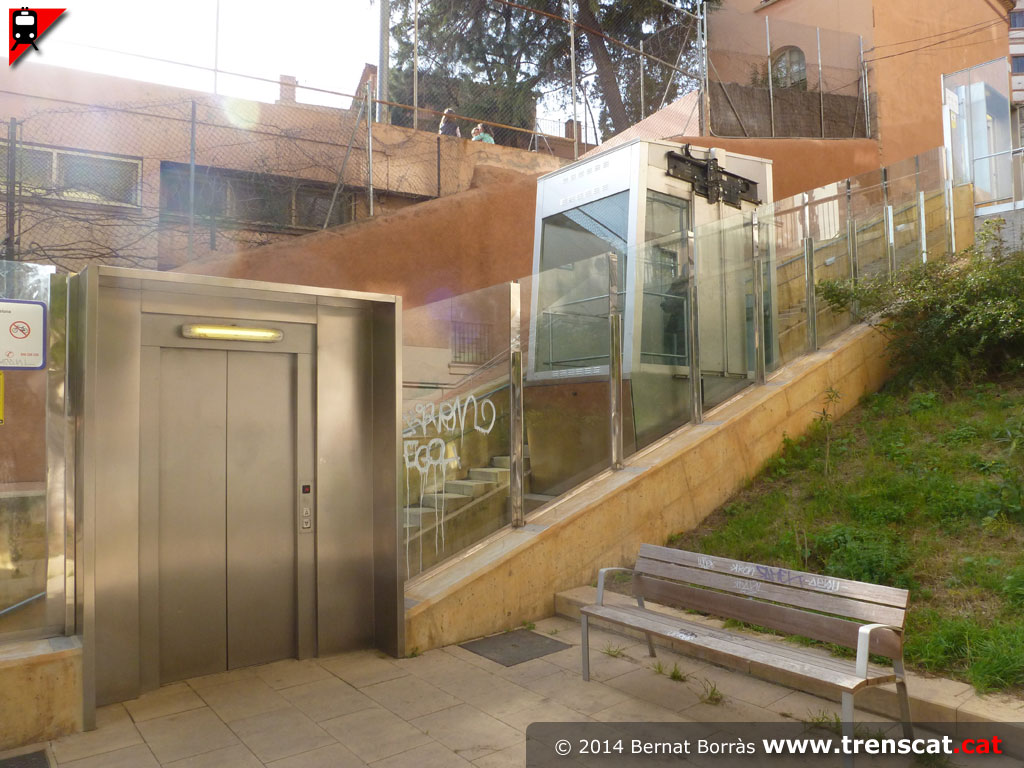

Estació inferior del segon tram, amb marquesina per
esperar l'ascensor en cas de pluja (febrer 2014) |

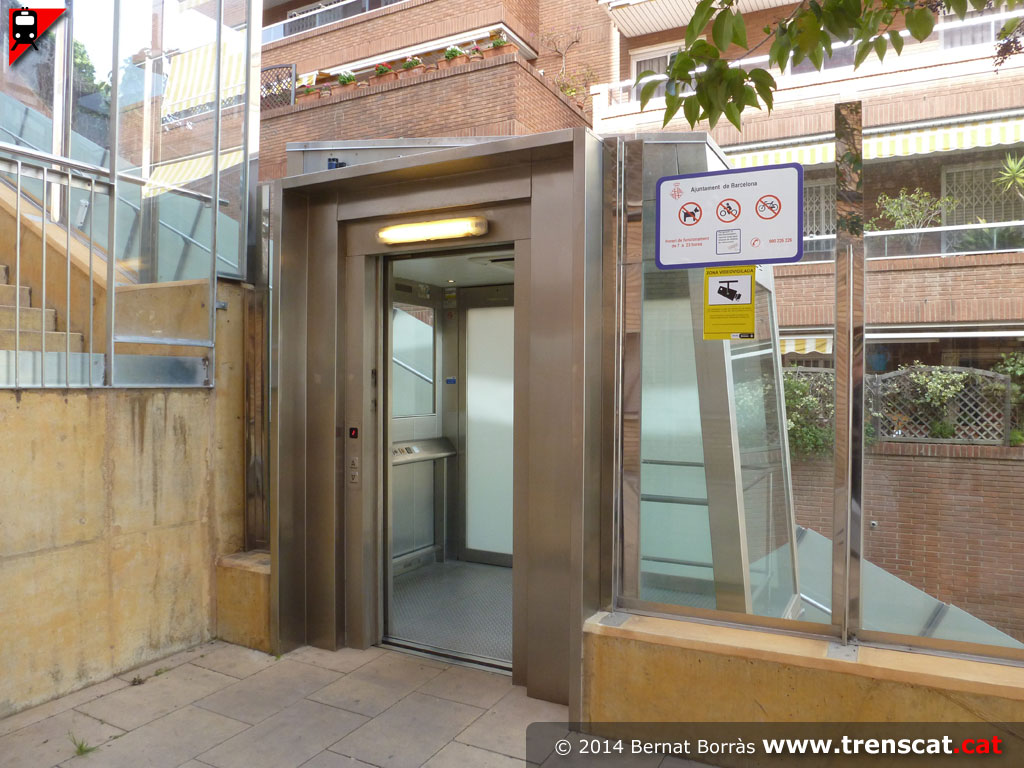

Una altra vista de la parada inferior del segon tram, al
carrer Brusel·les (febrer 2014) |
 |
 |
 |
 |
|
Vista general del tram superior de l'ascensor inclinat
(febrer 2014) |
Interior de la cabina (febrer 2014) |
Sortint de l'estació inferior (febrer 2014) |
Una altra vista de la cabina deixant enrera el carrer
Brusel·les (febrer 2014) |
 |
 |
 |
 |
|
Des de les escales paral·leles que acompanyen el
recorregut (febrer 2014) |
Primera parada intermèdia (febrer 2014) |

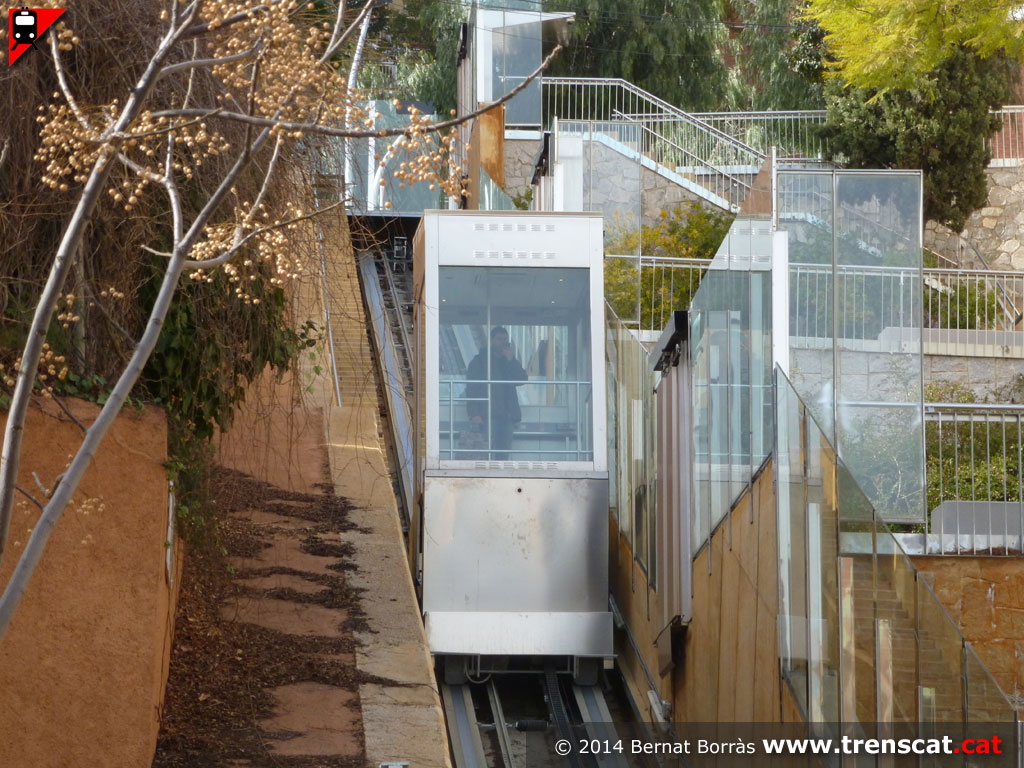

Vista de la cabina entre la primera i la segona parada
(febrer 2014) |

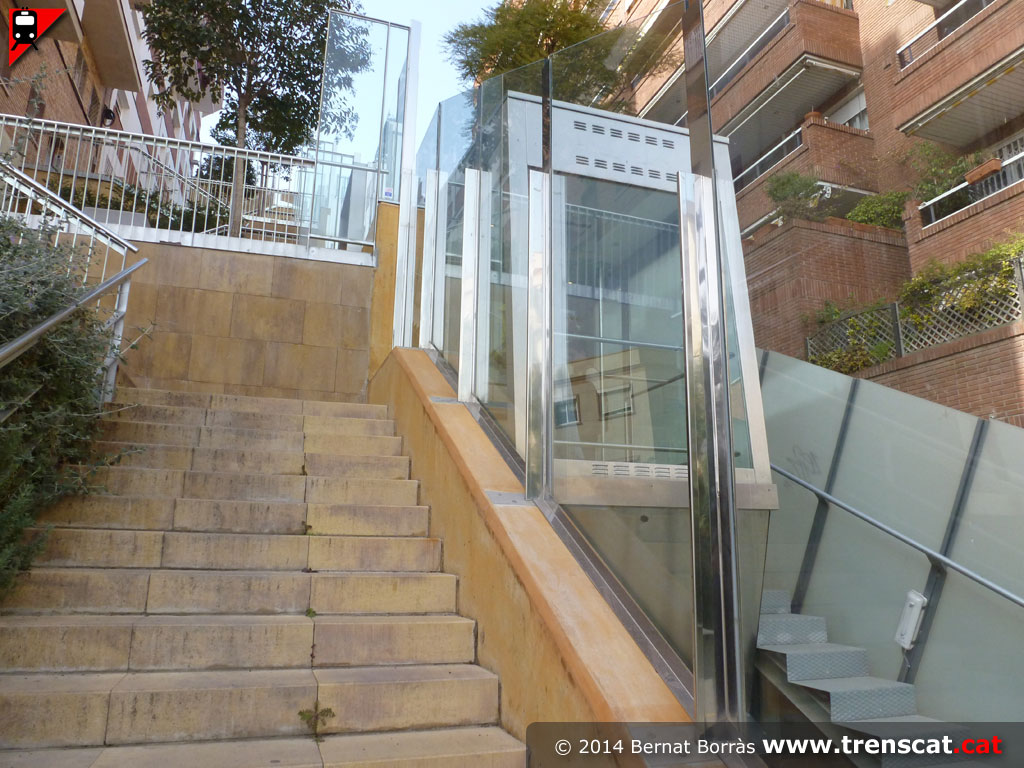

Segona parada intermèdia (febrer 2014) |
 |
 |
 |
 |
|
El recorregut del tram superior es troba protegit també
per una mampara de vidre transparent (febrer 2014) |

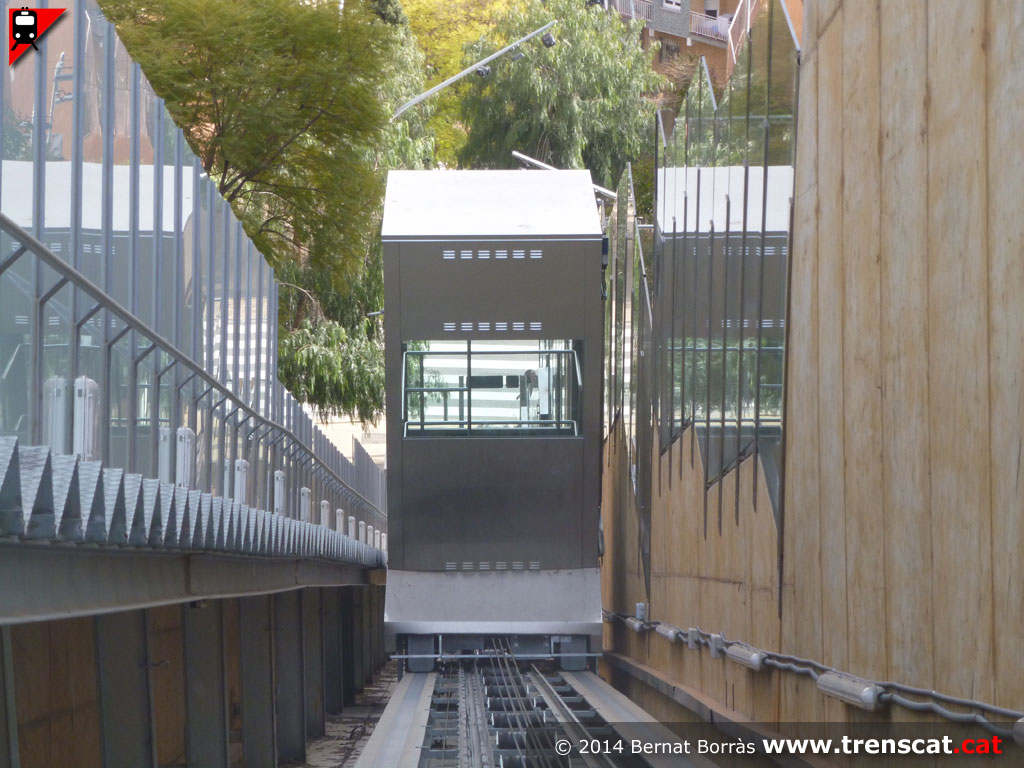

Vista de la cabina pel costat muntanya (febrer 2014) |

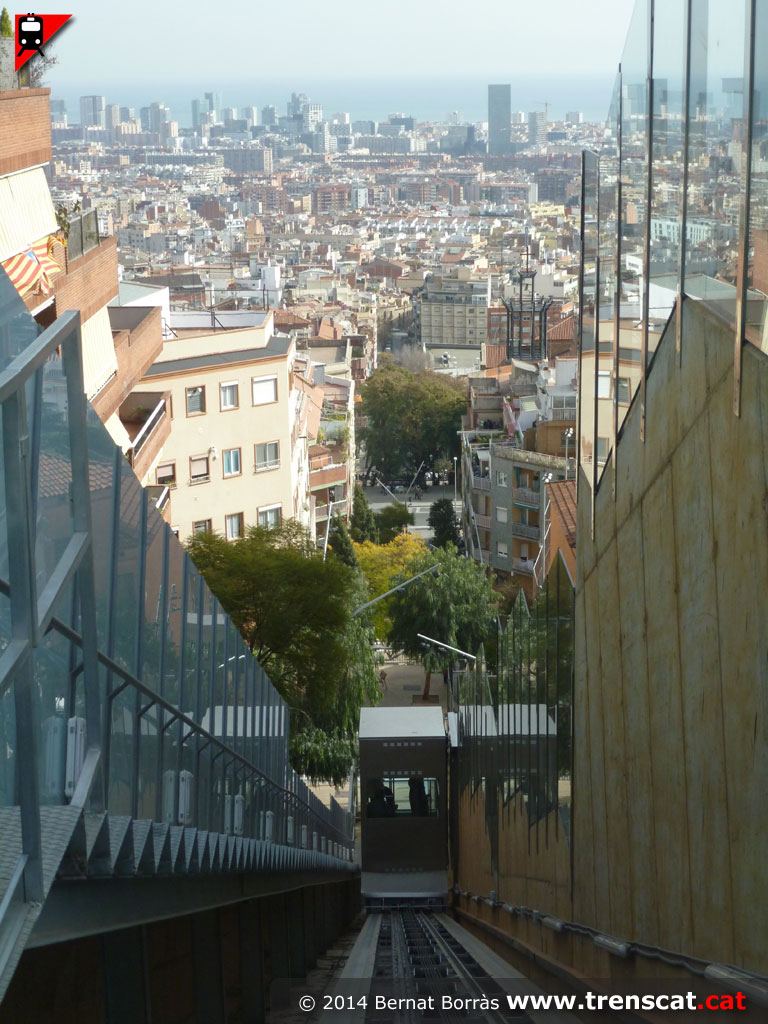

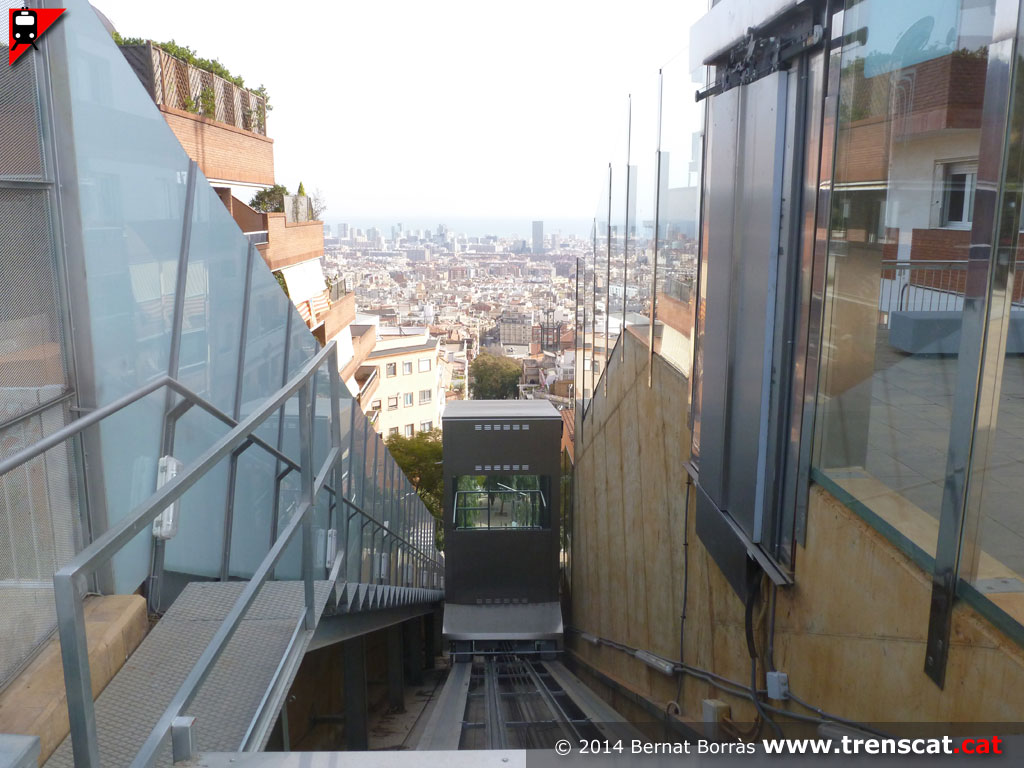

La cabina al tram superior de la línia, amb les vistes
de Barcelona i el mar (febrer 2014) |
Des de l'estació superior, al carrer del Doctor Cadevall
(febrer 2014) |
 |
 |
 |
 |
|
Arribant a l'estació superior (febrer 2014) |

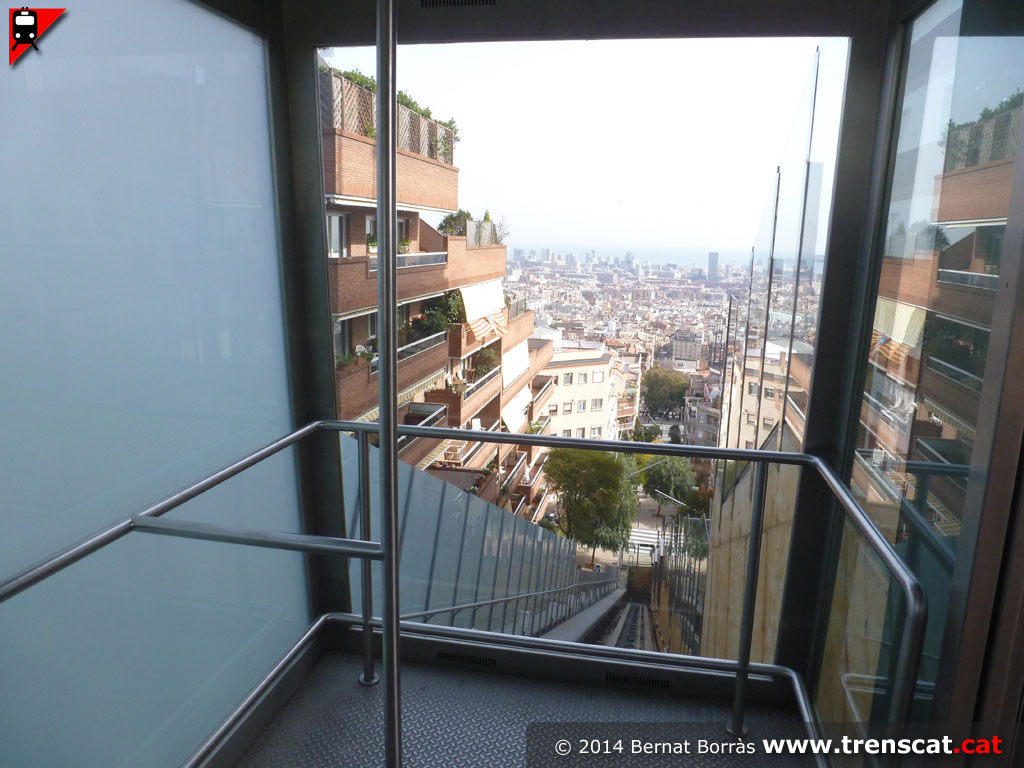

Vista des de la cabina del segon tram d'ascensors
inclinats del carrer Telègraf (febrer 2014) |
Bonica vista de Barcelona des de l'ascensor inclinat del
Guinardó (febrer 2014) |

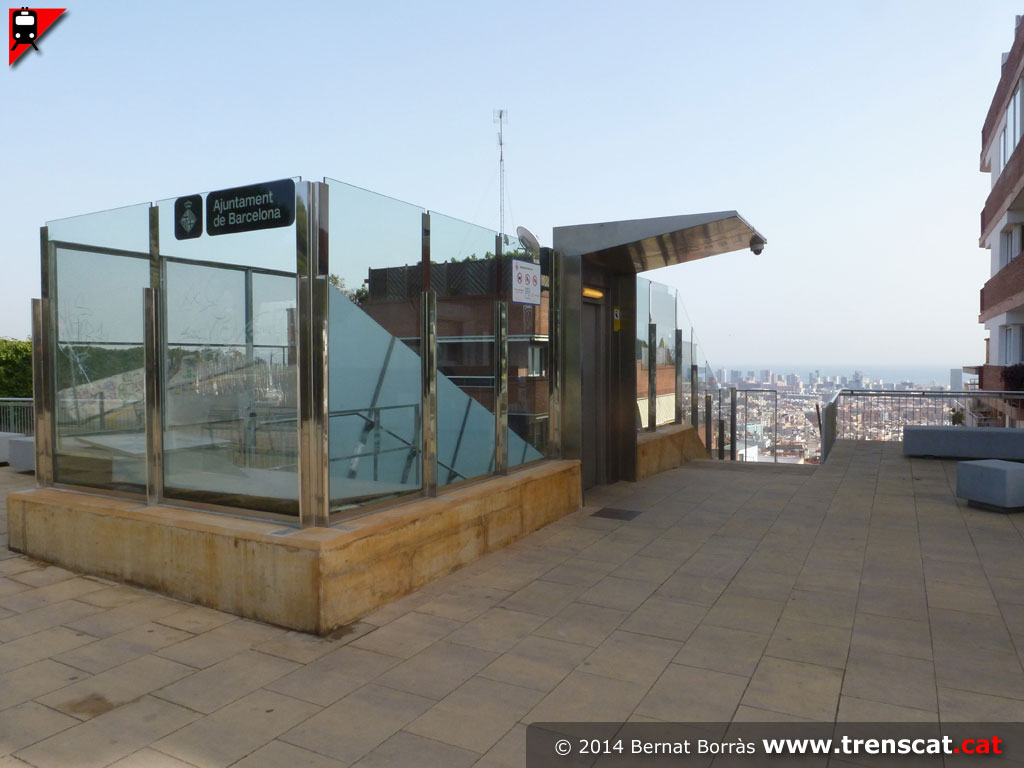

Vista general de l'estació superior del segon tram de
l'ascensor inclinat del Guinardó, al carrer del Doctor
Cadevall (febrer 2014) |
|
